RJ45 커넥터에 대한 간략한 소개
8핀 RJ45 커넥터는 컴퓨터를 LAN(Local Area Network)에 연결하는 표준화된 인터페이스입니다. 이 유형의 커넥터는 원래 전화 통신용으로 개발되었지만 현재는 다양한 네트워킹 애플리케이션에 사용됩니다. 등록된 잭-45 등록된 잭 사양은 물리적 특성보다는 잭의 배선 패턴과 관련이 있습니다. RJ45라는 용어는 이더넷 잭용 커넥터 범위를 나타내기도 합니다. 8P8C는 통신 케이블용 모듈식 잭이며 비공식적으로 RJ45라고도 합니다.
RJ45 커넥터 유형(암)
RJ45 커넥터 암 부품은 수 RJ45 플러그가 소켓에 삽입되도록 설계된 오목형 소켓입니다. 일반적으로 RJ45 암 잭, 암 RJ45 소켓 또는 이와 유사한 커넥터 소켓이 내장되어 있습니다. 연결하려는 장치 본체 또는 벽 및 패널 설치에 다음과 같은 다양한 구성의 암 RJ45가 있습니다. ICM RJ45라고도 하는 자기 모듈러 잭, ICM RJ45가 함께 제공됩니다. 잭 본체 내부에 변압기 모듈이 통합되어 있습니다. 비자기 모듈러 잭은 내부에 변압기 모듈이 없습니다. 자기/비자기 모듈러 잭의 다양한 포트가 있습니다: 단일 포트, 1*N 포트(1*2, 1*3, 1*3, 1*6, 1*8), 스택형 2*N 포트(2*1, 2*2, 2*3, 2*4, 2*6, 2*8), 콤보 유형(RJ45+USB , RJ45+HDMI, RJ45+USB Type C 등) 속도 수준에 따라 10/100Mbps, 1000Mbps, 1G, 2.5G, 5G, 10G 및 40G로 분류됩니다. 또한 탭 위치는 2가지입니다. : 탭 업 및 탭 다운은 RJ45 암 소켓에 RJ45 플러그 삽입 위치에 따라 달라집니다.
 |
|

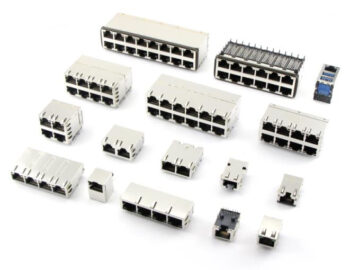

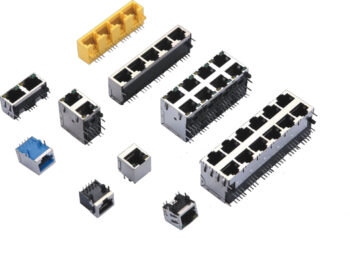

| 비자성 모듈러 잭 RJ45 | 마그네틱 모듈러 잭 RJ45-ICM RJ45 |
