커넥터의 기본 사항

1.0 커넥터 기본 사항

커넥터는 전자 엔지니어와 기술자가 자주 접촉하는 일종의 구성 요소입니다. 그 기능은 매우 간단합니다. 회로의 차단되거나 격리된 회로 사이에 통신 브리지를 구축하여 전류가 흐를 수 있도록 합니다. 커넥터는 전자 장치에서 없어서는 안 될 부품으로, 전류 흐름 경로를 살펴보면 항상 커넥터의 형태와 구조가 변화하고 있음을 알 수 있습니다. 적용 대상, 주파수, 전원, 적용 환경 등에 따라 다양한 형태의 커넥터가 있습니다. 예를 들어 경기장의 조명을 밝히는 데 사용되는 커넥터는 하드 드라이브에 사용되는 커넥터와 매우 다릅니다. 그러나 어떤 종류의 커넥터이든 전류가 원활하고 안정적으로 흐르도록 하는 것이 중요합니다.

2.0 커넥터를 사용해야 하는 이유는 무엇입니까?

커넥터가 없으면 어떤 모습일지 상상해 보세요. 이때 회로는 연속 도체로 영구적으로 연결되어야 합니다. 예를 들어 전자 장치를 전원 공급 장치에 연결하려면 연결 와이어의 양쪽 끝을 고정하고 고정해야 합니다. 특정 방법(예: 용접)을 통해 전자 장치 및 전원 공급 장치와 단단히 연결되어 생산과 사용 모두에 많은 불편을 초래했습니다.

자동차 배터리를 예로 들면, 배터리 케이블이 배터리에 고정되어 용접되어 있다고 가정하면 자동차 제조업체는 배터리가 손상되어 배터리를 교체해야 하는 경우 작업량을 늘리고 생산 시간과 비용을 늘릴 것입니다. 교체한 경우 자동차를 유지 보수 스테이션으로 보내야 하며 오래된 자동차를 용접에서 제거하고 새 자동차를 용접해야 합니다. 이 경우 더 많은 인건비를 지불해야 합니다. 커넥터를 사용하면 많은 문제를 줄일 수 있습니다. , 매장에서 새 배터리를 구입하고, 커넥터를 분리하고, 기존 배터리를 제거하고, 새 배터리를 설치하고, 커넥터를 다시 연결하세요. 이 간단한 예는 커넥터의 설계 및 생산 프로세스를 더욱 편리하고 유연하게 만들어줍니다. 생산 및 유지 관리 비용이 절감됩니다.

3.0 커넥터의 장점

생산 공정 개선

커넥터는 전자제품의 조립 공정을 단순화하며 대량 생산 공정도 단순화합니다.

수리가 용이함

전자 부품에 오류가 발생하면 커넥터 설치 시 오류가 발생한 부품을 신속하게 교체할 수 있습니다.

업그레이드가 용이함

기술의 발전으로 커넥터를 설치할 때 구성 요소를 업데이트하여 기존 구성 요소를 보다 완전한 새 구성 요소로 교체할 수 있습니다.

설계 유연성 향상

커넥터를 사용하면 엔지니어는 신제품을 설계 및 통합할 때뿐 아니라 구성 요소로 시스템을 구성할 때 더 많은 유연성을 얻을 수 있습니다.

4.0 커넥터의 기본 요구 사항

• 안정적인 접촉 저항;
• 내구성;
• 기계적 인성;
• 고밀도 및 경량;
• 작은 크기;
• 좋은 참여감과 분리감;
• 낮은 맞물림력;
• 가이드 보호:
• 전체 연결 성능;
• 방수복;
• 전자기 방사선에 대한 내성;
• 쉬운 배선 하니스 조립;
• 수리가 용이합니다.
• 절연체: 넓은 온도 범위, 자기 소화성.

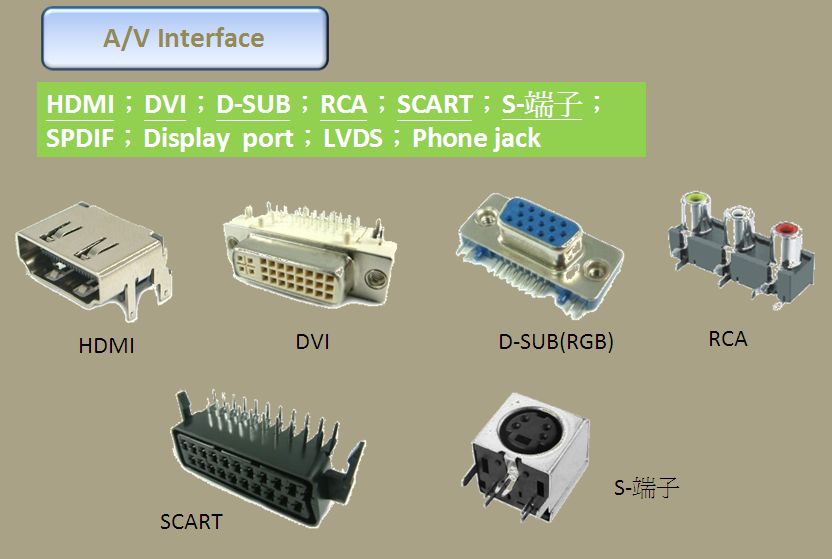

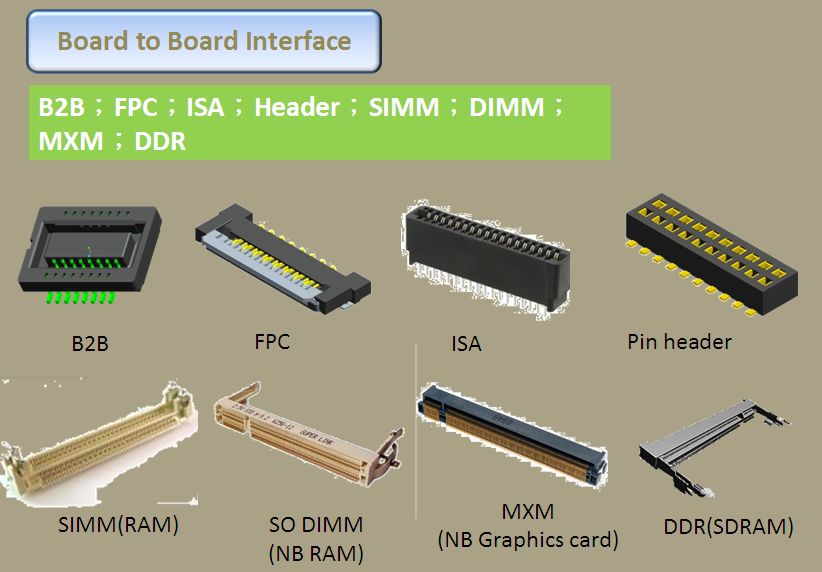

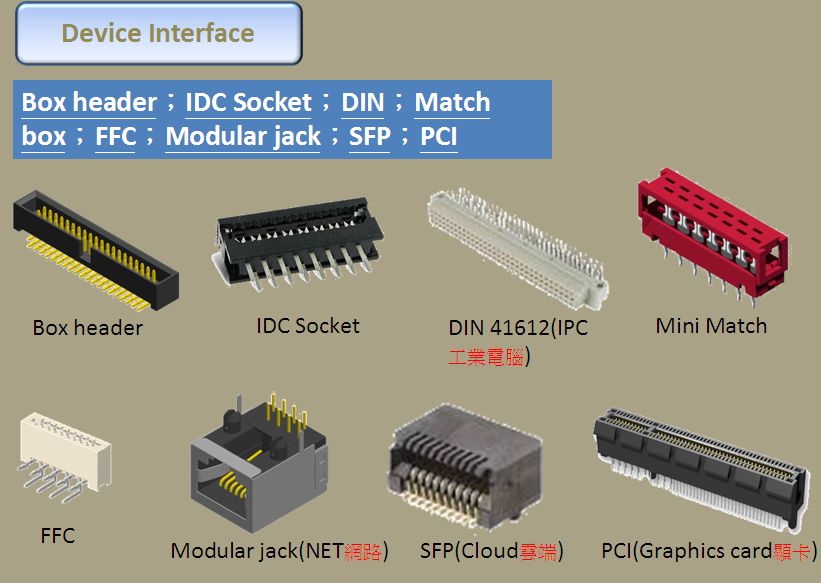

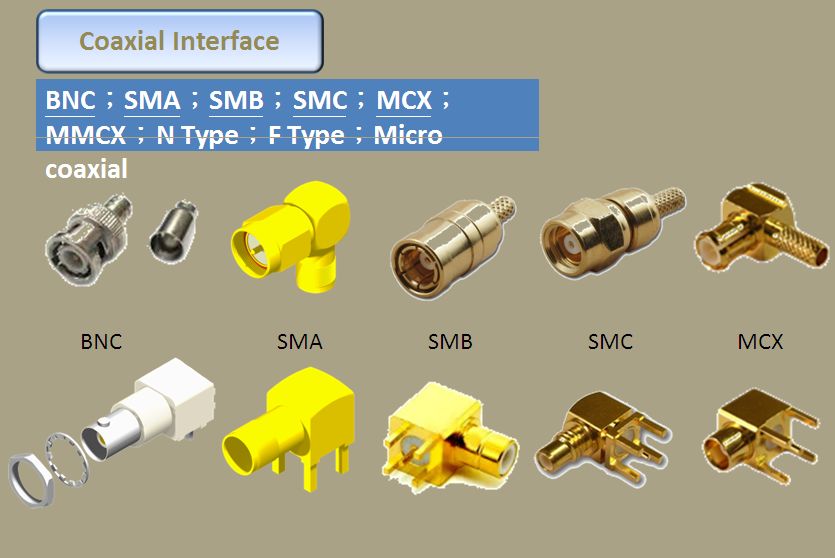

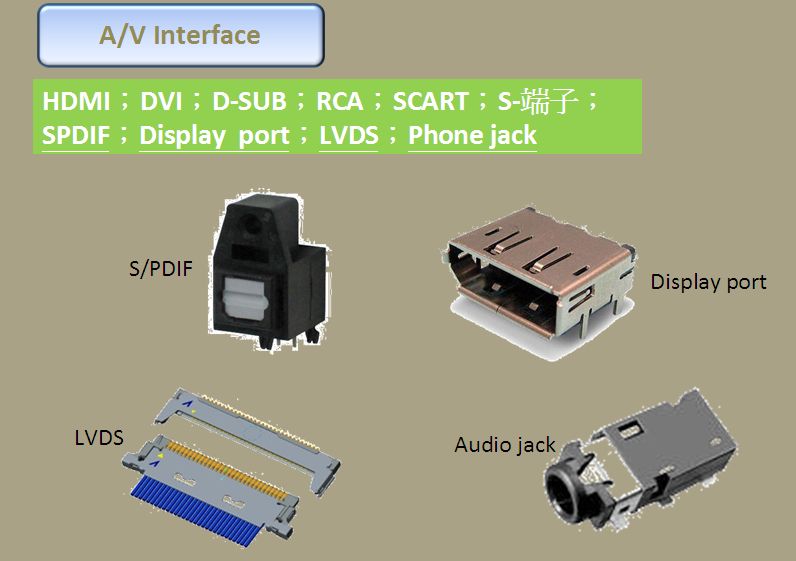

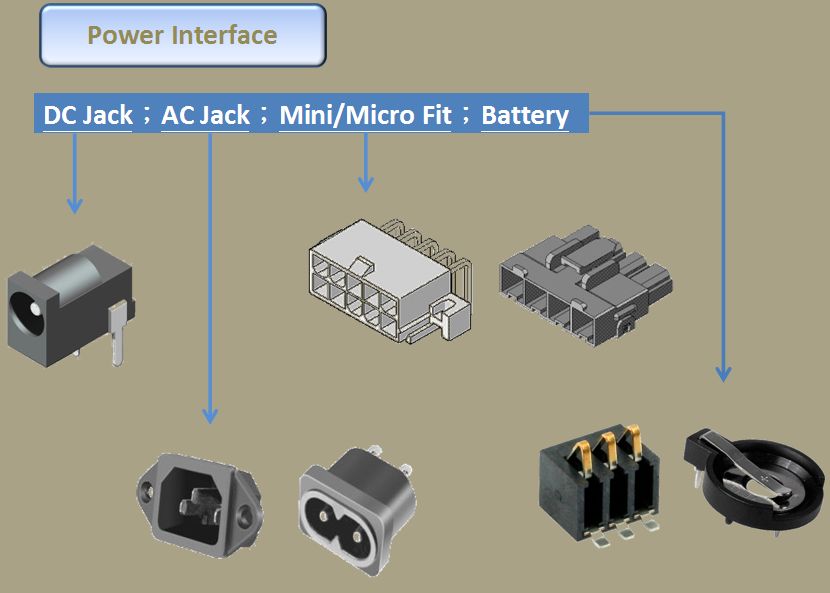

5.0 커넥터의 간략한 분류:

1989년에 산업 교육 기관인 NEDA(National Electronic Distributors Association)의 지원을 받아 커넥터를 생산하는 업계 리더들이 커넥터 분류 표준 및 용어를 개발했습니다.

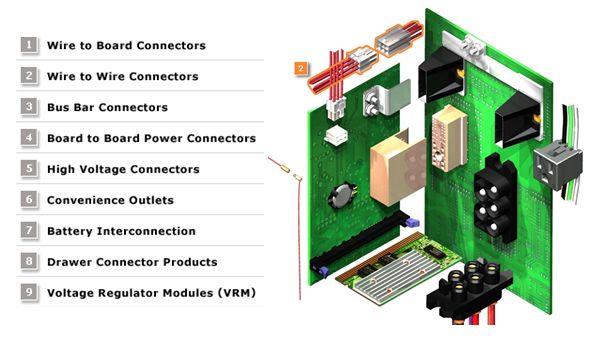

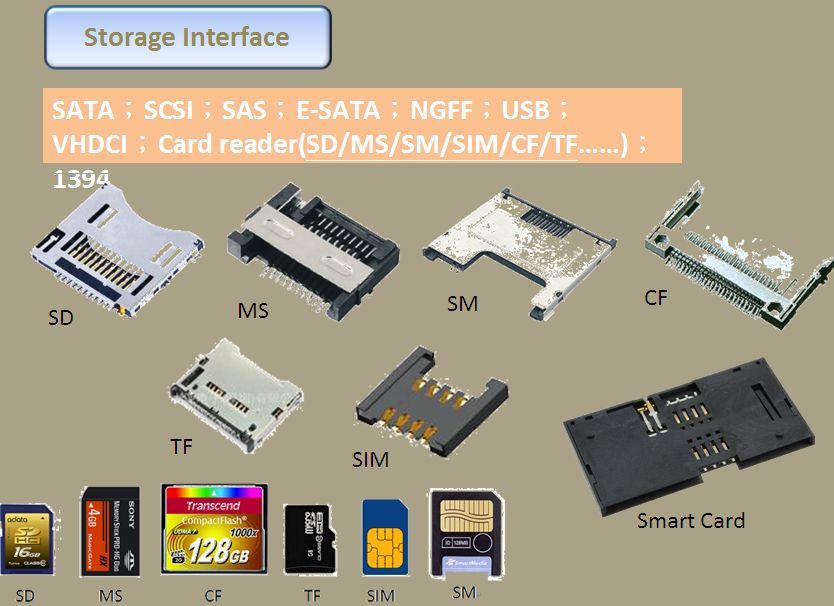

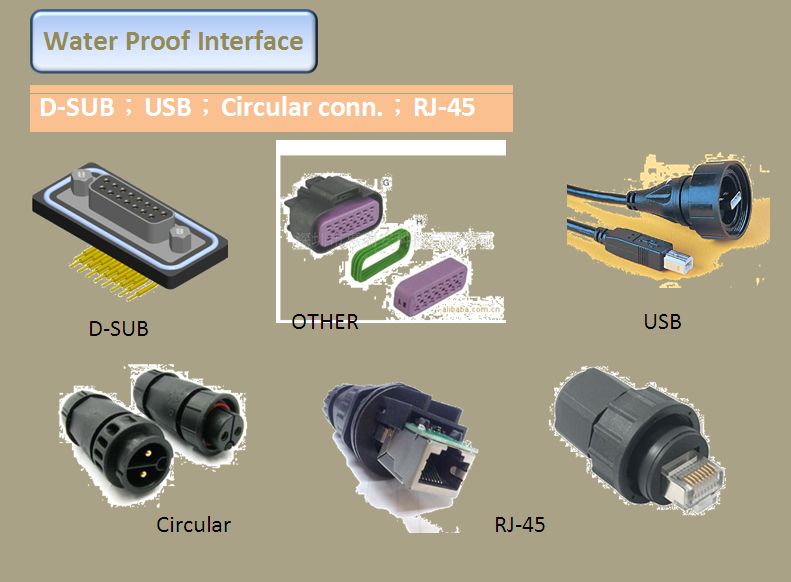

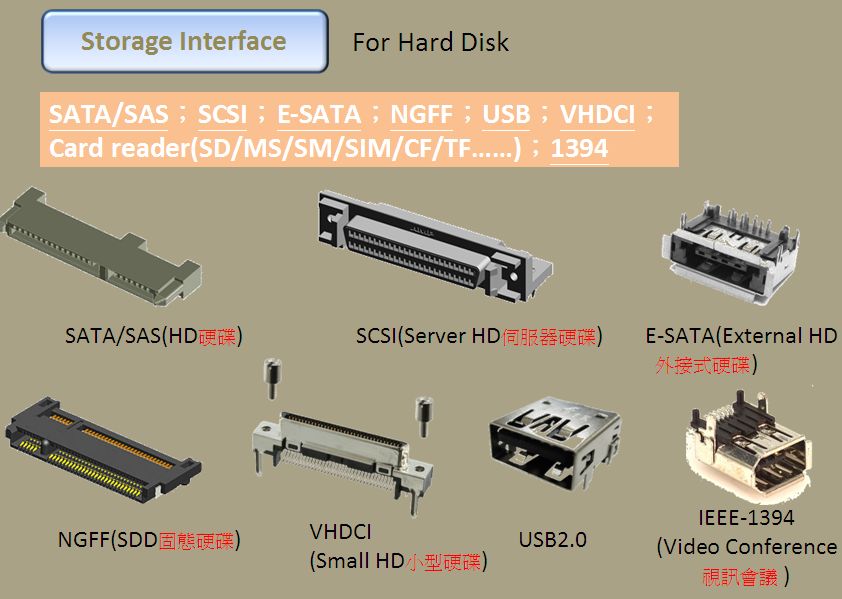

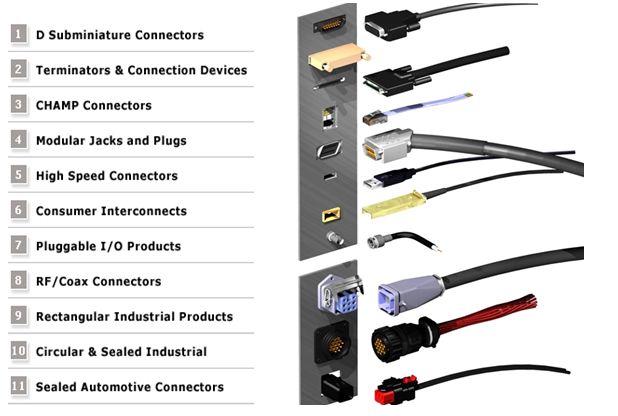

6.0 커넥터의 간략한 적용

7.0 커넥터 구성

• 주택
• 접점 – 터미널 및 핀
• 남성과 여성
• 키와 포지셔닝
• 헤더
• 커넥터용 금속
• 코팅
• 회로 식별
• 와이어 게이지 (와이어 게이지)

커넥터 본체에는 다음과 같은 기능이 있습니다.

1.  접촉 부분(핀, 리드 등)을 제자리에 단단하고 정확하게 지지합니다.
2.  방진, 오염 방지 및 방습, 접촉 부품 및 도체 보호;
3. 회로를 서로 절연하십시오.

인쇄 회로 기판에 장착된 커넥터를 헤더라고 하며 베이스 또는 웨이퍼라고도 합니다. 베이스와 시트 본체의 주요 차이점은 베이스는 항상 회로 핀으로 장착되는 반면 시트 본체는 단지 커넥터라는 점입니다. 베이스는 덮은 형태와 덮지 않은 형태로 나뉜다. 쉴드는 커넥터의 핀과 소켓을 말하며, 베이스는 교차하는 부분 주위에 시트나 스커트로 만들어진 보호 커버도 있다. 부분적으로 가려진 베이스이지만 잠금 장치가 있어 베이스와 시트 본체가 결합되는 형태입니다.

콘택트 렌즈

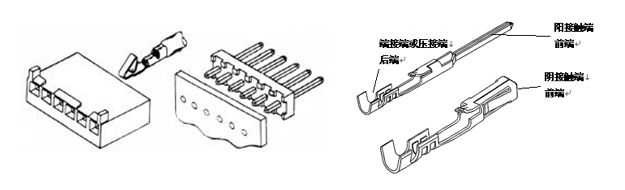

커넥터의 접점 부분은 연결될 도체(또는 와이어)의 두 부분을 함께 고정합니다. 일단 결합되면 회로가 켜지고 커넥터를 통해 전류가 흐릅니다. 정확한 모양은 두 가지입니다. 두 가지 그림은 아래에 나와 있습니다.         터미널(또는 핀)에는 앞쪽 끝과 뒤쪽 끝이 있습니다. 앞쪽 끝은 항상 다른 터미널과 교차하여 접촉을 형성합니다. 후면 끝은 항상 압착 또는 연결 와이어(도체)로 종단됩니다(아래 다이어그램 참조).

커넥터의 접촉부에 사용되는 금속

8.0 Electrical performance of connectors:

The main electrical properties of connectors include contact resistance, insulation resistance, and electrical strength.

▶ Contact resistance: A high-quality electrical connector should have a low and stable contact resistance. The contact resistance of connectors varies from a few milliohms to tens of milliohms.

▶ Insulation resistance: A measure of the insulation performance between electrical connector contacts and between contacts and housings, ranging in the order of magnitude from hundreds of megaohms to thousands of gigaohms

▶ Electrical strength, or voltage resistance, is the ability to withstand the rated test voltage between connector contacts or between contacts and housings.

▶ Other electrical properties

Electromagnetic interference leakage attenuation is to evaluate the electromagnetic interference shielding effect of the connector, and electromagnetic interference leakage attenuation is to evaluate the electromagnetic interference shielding effect of the connector, which is generally tested in the frequency range of 100MHz~10GHz.

In the case of RF coaxial connectors, there are also electrical indicators such as characteristic impedance, insertion loss, reflection coefficient, and voltage standing wave ratio (VSWR). Due to the development of digital technology, in order to connect and transmit high-speed digital pulse signals, a new type of connector, namely high-speed signal connectors, has emerged, correspondingly, in terms of electrical performance, in addition to the characteristic impedance, some new electrical indicators have also appeared, such as crosstalk, transmission delay, time delay (skew), etc.

9.0 Physical properties of the connector:

일반적인 환경 특성에는 저온, 지속적인 습열, 교번 습열, 염수 분무 테스트, 이산화황 테스트, 황화수소 테스트가 포함됩니다.

▶ 내열성 : 현재 커넥터의 최대 작동 온도는 200°C(일부 고온 특수 커넥터 제외)이며, 최저 온도는 -65°C입니다. 커넥터가 작동하여 온도가 상승하는 경우, 일반적으로 작동 온도는 주변 온도와 접점 온도 상승의 합과 같아야 합니다. 일부 사양에서는 커넥터의 최대 허용 온도 상승이 허용됩니다. 정격 작동 전류가 명확하게 지정되어 있습니다.

▶ 습기 침투에 대한 저항성은 연결부의 절연 성능에 영향을 미치고 금속 부품을 부식시킬 수 있습니다. 항습열 테스트 조건은 상대습도 90%~95%(제품 사양에 따라 최대 98%), 온도 +40±20°입니다. C, 제품 규정에 따라 테스트 시간은 최소 96시간입니다. 교번 습열 테스트가 더 엄격합니다.

▶ 염수분무 저항성 커넥터가 습기와 염분이 함유된 환경에서 작동할 경우 금속 구조물의 표면 처리층과 접촉 부품에 갈바닉 부식이 발생할 수 있으며 이는 커넥터의 물리적, 전기적 특성에 영향을 미칠 수 있습니다. 이러한 환경을 견딜 수 있는 전기 커넥터의 염수 분무 시험은 온도 조절이 가능한 시험 챔버에 커넥터를 매달고 지정된 농도의 염화나트륨 용액을 압축 공기로 분사하여 염수 분무 분위기를 형성하는 것입니다. 노출 시간은 제품 사양에 최소 48시간으로 지정되어 있습니다.

▶ 진동 및 충격 진동 및 충격에 대한 저항은 전기 커넥터의 중요한 성능이며, 특히 항공우주, 철도 및 도로 운송과 같은 특수 응용 환경에서는 전기 커넥터의 기계적 구조의 견고성과 내구성을 테스트하는 중요한 지표입니다. 전기 접촉의 신뢰성은 관련 테스트 방법에 명확하게 명시되어 있습니다. 충격 펄스의 최대 가속도, 지속 시간 및 파형은 물론 전기 연속성이 중단되는 시간도 명시해야 합니다.

▶ 기타 환경 특성 사용 요구 사항에 따라 전기 커넥터의 기타 환경 특성에는 기밀성(공기 누출, 액체 압력), 액체 함침(특정 액체에 대한 저항성), 낮은 기압 등이 포함됩니다.
